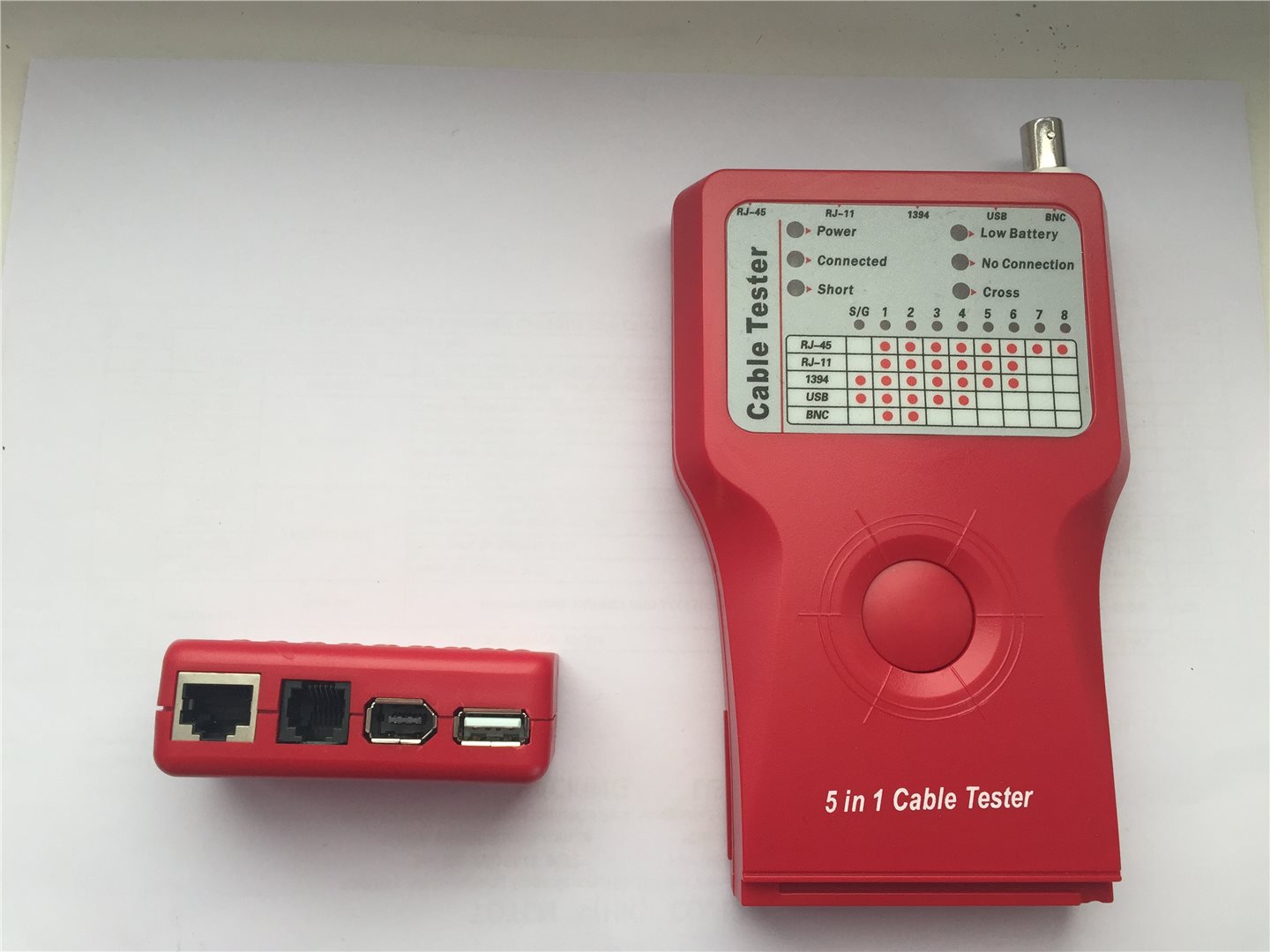

Univerzálny Tester RJ12, RJ45, USB, BNC

PREHĽAD
Tento jednoduchý prístroj slúži predovšetkým na kontrolu správnosti zapojenia párov (tzv. Wire Map) dátového kábla na komponentoch štruktúrovanej kabeláže.

Čo je Wire Map (mapa zapojenie)?
Tento parameter kontroluje správnosť zapojenia jednotlivých párov v zásuvke alebo patch panelu, a to vrátane prepojenia tienenia u STP kabeláže. Tiež kontroluje priechodnosť signálu po celej dĺžke kábla - tj. Dokáže upozorniť na prerušenie niektorého z vodičov popr. ich skrat. Parameter Wire Map je veľmi dôležitý, ale sám o sebe nedokáže zabezpečiť bezchybnú funkčnosť inštalovanej počítačovej siete. Na zmeranie správnosti mapy zapojenia postačí aj veľmi jednoduchý merací prístroj.

Čo robiť v prípade, že parameter Wire Map vykazuje chybu?
Najskôr je nutné skontrolovať správnosť zapojenia jednotlivých vodičov vo svorkovnici. Ak je zapojenie správne - tj. Odpovedá štandardizovaným schémam T568A alebo T568B a Wire Map napriek tomu vykazuje chybu, môže byť príčin niekoľko: chybe zarezaný vodič vo svorkovnici, prerušenie vnútri kábla, alebo skrat. Pokročilejšie meracie prístroje dokážu pri vyhodnocovaní meraní s pomerne veľkou presnosťou určiť miesto chyby, a tým zjednodušiť odstránenie problému.
